常见问题
分板机是广泛应用于电子产品制造业的设备。它通过机械方式将板材(如PCB板、铝基板、铜基板、玻纤板、纸基板、V槽板等)分开,以提高工作效率和产品质量,减少人工分板时产生的刺和不良品。下面我们来详细了解一下分板机的工作原理! 一、分板机的定义 分板机是一种专业设备,用于将原材料切割成所需大小的板材。它常被应用于木材、塑料、橡胶等材料的板材制造。 二、工作原理 分板机通过切割刀具和传动系统来实现材料的分割,使其成为所需尺寸的板材。具体的操作步骤如下: 1.把原材料放在分板机上,并按照需要调整尺寸。 2.分板机通过传动系统控制切割刀具的运动轨迹,完成对原材料的切割。 3.分割后的板材通过移动装置输送到下一个工序。 三、应用场景 由于分板机能够高效地将材料切割成所需尺寸的板材,因此被广泛应用于各行各业。例如,分板机被用于生产建筑材料、制造家具和生产汽车零部件等领域。 四、注意事项 1.在使用分板机过程中,切割刀具的锋利度必须保持良好,以确保切割效率和精度。 2.使用分板机时,必须注重安全,避免发生意外事故。 3.对于分板机的维护保养也非常重要,以确保它的正常运行并延长使用寿命。 总之,分板机是一种高效、精确的切割设备,它通过切割刀具和传动系统将材料切割成所需尺寸的板材。在制造、建筑和汽车等行业中得到广泛应用。如果您想了解更多关于分板工艺的信息,请随时联系我们:13829290391。
07
-
03
在使用分板机时需要注意以下事项:首先,必须严格按照说明书操作,不得随意更改设备参数。其次,在操作之前,务必确认设备的安装是否牢固,各传动部件是否正常运转。另外,在操作过程中严禁用手触碰传动部件,并切勿将手伸入运动部件的范围内。最后,在长时间操作分板机时,需要对设备进行加油或润滑。 保养分板机的要点如下所示:首先,定期清洗分板机的各个部位,以避免灰尘和杂物进入设备内部。其次,保持设备的润滑状态,对于传动链条、滑轨、齿轮等部位,应进行定期的润滑工作。另外,还需要定期检查设备的电气线路,确保电气设备的正常工作。此外,保持设备的整洁卫生是非常重要的,以防止生锈和腐蚀的产生。对于长时间不使用的设备,还应进行防潮处理。 当分板机出现故障时,可以采取以下排除方法:首先,如果设备运转慢或者不运转,应检查传动链条是否松动以及设备电源是否正常。其次,如果设备的马达发热或冒烟,应立即停机,并检查电机是否损坏。此外,如果设备的传动链条断裂或松动,应及时更换或调整链条。最后,如果设备出现卡滞现象,应及时清理设备内部的杂物和灰尘。 总之,正确的保养措施能够有效延长分板机的使用寿命,同时也能保证设备的正常工作,提高生产效率。在使用过程中遇到问题时,应及时采取有效的维修和保养措施。想了解更多分板工艺,欢迎联系我们:13829290391
07
-
03
离线式分板机归属于传统设备,属于半自动化生产,并具有固定的功能。在线式分板机则具备全自动功能,并且可以根据需求进行定制,属于新型设备。在选择适合生产需求的PCB分板机时,需要考虑切割需求和材料特性。下面瑞盛将介绍相关内容: 一、在线式分板机 在线式分板机是指将分板机与生产线直接连接,实时完成产品的分板工作。与离线式分板机相比,它们在以下几个方面有所不同: 1.操作便捷快速。在线式分板机与生产线无缝衔接,无需人工干预,极大地缩短了操作时间,提高了效率。 2.实时监控生产情况。在线式分板机可以通过软件进行远程监控,及时获取生产情况并作出相应调整,以确保生产效率和产品质量。 3.适用于大批量生产。由于其高效性,在线式分板机适用于需要大批量连续生产的行业,如电子和电器等行业。 二、离线式分板机 离线式分板机是指将分板机与生产线分开,在进行一定的安装调试后,即可完成产品的分板工作。与在线式分板机相比,它们在以下几个方面有所不同: 1.更高的稳定性。离线式分板机的结构更为稳定,可以更好地保证产品品质和工作效率。 2.更高的精确度。离线式分板机对分板精度要求更高,能够满足对产品质量要求较高的行业,如手机和电脑等行业。 3.更为灵活。与在线式分板机相比,离线式分板机的安放位置灵活,不受生产线正常运转的限制。 综上所述,根据实际需求和工作环境选择合适的分板机设备非常重要。如果您想了解更多关于分板工艺的信息,欢迎联系我们:13829290391。
06
-
28

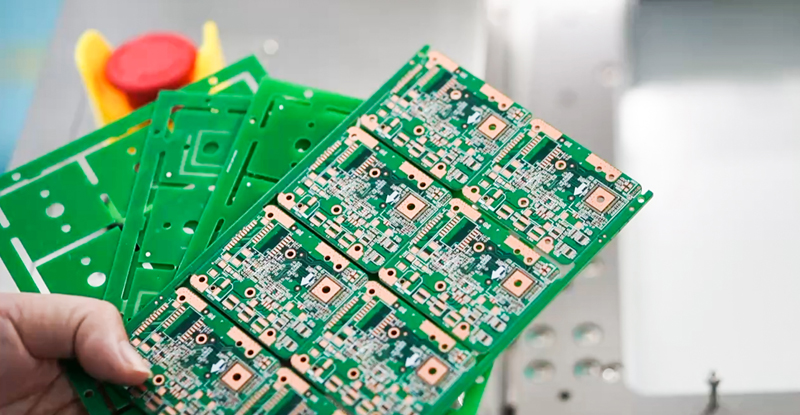

分板机是一种自动化设备,用于分割、切割板材和管材。具体来说,分板机可以将大尺寸的板材、管材或者板材管材组合进行切割、加工,以得到符合要求的标准尺寸的板材或管材。广泛应用于现代工业生产中,如汽车制造、造船、机械制造、建筑材料等多个行业。它在生产过程中可以有效提高生产效率,减轻人力负担,等等。常见的电路板拼板类型有三种,分别是V形槽、邮票孔、桥连,下面我们分别介绍下。 第一种:V形槽 顾名思义,就是子板与子板、子板与边框的连接,通过V形槽的方式。这种拼板方式在消费类电子用的较多,其好处是对分板工艺的要求很低,拼板之间间距小、电路板使用效率高。不过,这种拼板方式也有局限,只能走完整直线(即V形槽要从头切到尾)、不可中断或跳转。 第二种:邮票孔 就是拼板之间的连接点像邮票一样,拼板连接处有不连续的密集的小孔分布在每个子板的一侧。这种拼板方式在消费类电子使用的较多,其好处是对分板的工艺要求很低,几乎适用于所有不同外形轮廓的板子拼板,包括非直线类型的分割点,分板应力小。 第三种:桥连 拼板之间断断续续的以电路基材直接连接。个别对制造工艺可靠性要求高的产品(如车身电子稳定系统)会以连续的电路基材直接连接,即无预分割电路板。这种拼板方式的好处是几乎适用于所有不同外形轮廓、不同等级产品的板子(消费类电子产品和高性能电子产品)。缺点是对分板工艺的要求高,需要投资分板设备。想了解更多分板工艺,欢迎联系我们:13829290391
06
-
26
铣刀分板机治具在曲线分板机的工作过程中起着重要作用。它能够固定板子,确保切割过程中不会受到其他因素的干扰,从而避免板子跳动或移位,减少板子的损坏和潜在危险。此外,使用治具还能提高切割工艺的精度,确保板子的切割质量。对于那些对粉尘要求较高的制造业来说,在分板过程中会产生一些微小的粉尘,而治具可以减少粉尘对工艺品的影响。推荐:RS-560/560L离线式铣刀分板机 那么为什么曲线分板机在切割时需要使用专用治具呢?一般来说,针对每个产品我们都会使用定制的专用治具,当然也有一些客户会选择使用通用治具。专用治具之所以重要,是因为客户的产品工艺各不相同,专用治具能够根据客户的产品进行优化设计,起到保护和固定板子的作用,同时满足客户的切割要求。例如,某些客户的板子上有高度较大的元器件,我们需要针对元器件部分进行镂空设计,以避免治具对元器件的压坏,并能够稳定固定板子。 此外,产品的切割方向也会不同,而专用治具能更好地适应不同方向的切割。正如前面所提到的,在客户的板子上带有元器件时,为了避免对元器件的损坏,或者满足客户对工艺的要求,需要考虑产品的正面和反面的切割方向。在这种情况下,涉及到更多考虑因素,需要制定相应的专用治具以更好地实现切割操作。 了解更多关于分板机的需求,请联系瑞盛分板机,联系方式:13829290391。
06
-
24
PCB分板机采用不同的切割方式进行切割。具体操作方法如下,下面瑞盛分板机小编给大家带来相关解答! V-CUT切割方式。在进行切割之前,需要在PCB板的设计中确定V-CUT切割线,然后使用V型刀具进行切割。切割过程中,将PCB板放置在分板机上,并将V型刀具定位于设定的切割线上。通过移动刀具来实现对PCB板的切割。完成切割后,采用弯折或折断的方法将PCB板分割成独立的板块。 铣刀切割方式。在进行切割之前,需要根据设计要求设置切割路径。将PCB板放置在分板机上,并使铣刀工具按照预设的路径进行切割。铣刀切割通常适用于高精度和复杂形状的切割需求。 激光切割方式。通过激光切割装置将激光束引导到PCB板上,并按照预设的路径进行切割。激光切割方式通常能够实现高精度、高速度和复杂形状的切割,适用于微细线路板和复杂结构的切割。 在实际应用中,PCB分板机通常采用混合切板模式。根据不同的需求和场景,选择机械切割或激光切割模式进行切割。这种混合切板模式能够充分发挥两种模式的优点,提高切割效率和精度,同时降低成本。 此外,PCB分板机随着技术的不断发展,也在不断进行升级和改进。新型的PCB分板机引入了机器人技术、图像识别技术以及自动化控制系统等先进技术,以提高其智能化水平和自动化程度。这些技术的应用有助于提升PCB分板机的切割精度和稳定性,降低人工干预和操作难度,进一步提高生产效率和产品质量。想了解更多分板信息,欢迎联系我们:13829290391相关推荐:分板机常见问题合集
06
-
19

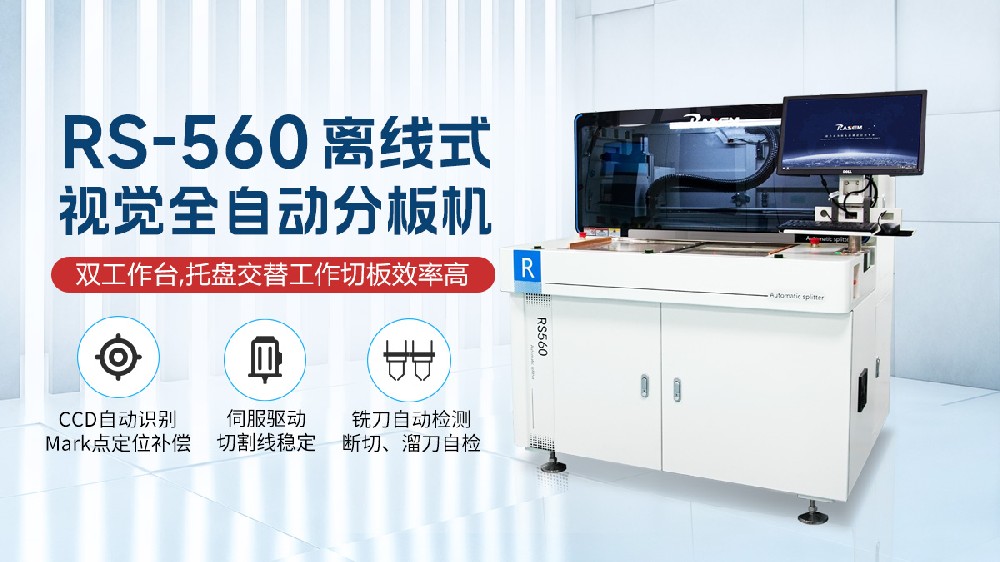

RS-560离线式视觉分板机是一款全面升级的分板机。以安全性高,防尘能力强而著称,可应用于航天航空、通讯电子、半导体、医疗电子、车载电子、GPS、板卡等拼板连板的PCB板,该设备具有优良切割性能,双工作台可以同时分板上下料协同操作。配备高精伺服驱动,响应速度更快,切割精度最高可达±0.035mm,XY轴最快移动速度1000mm/s、Z轴最快移动速度达500mm/s。 RS-560离线视觉分板机四大优势 01性能稳、分板效率高 双工作台交替分板,减少换板时间,Mark点自动矫正,快速追踪切割路径 02极佳防尘处理 结构采用防尘密封设计,确保导轨长时间保持清洁。工作台设防尘透明盖板,作业过程中全方位防止空气中灰尘颗粒进入,配置大功率吸尘器 03安全可靠 设备左右工作台可配安全光栅,确保作业安全。操作台有急停与暂停按钮,操作失误与异常可采用急停和暂停处理 04 可根据需求配置 1、工作台安全光栅;2、扫码器;3、机身门门禁系统;4、PCB探高检测;5、离子风枪;6、铣刀清洁;7、轴偏检测;8、刀径检测;9、安全感应器;10、主轴控制系统;11、大面积除尘 设备内部结构-工作台与主轴箱 设备内部结构-主轴 总而言之,瑞盛RS-560视觉离线分板机将会成为您提高分板效率的利器!想了解更多分板工艺,欢迎联系我们:13829290391
06
-
17
铣刀分板机具有多种分类,根据设计特点和用途可进行划分。以下介绍几种常见的铣刀分板机类型,下面瑞盛分板机小编给大家带来相关解答! 1.简易桌面型铣刀分板机:这种分板机采用简约设计和小尺寸,可以放置在任何桌子上,只需通电即可开始工作。通常只有一个工作台面,适用于预算有限且需要小批量切割PCB电路板的场合。 2.单工作台铣刀分板机:这类分板机配备单独的工作台,适用于一定规模的生产。相比简易桌面型,它可能具备更好的配置和更大的尺寸,但仍然占地面积较小。 3.离线式铣刀分板机:离线式分板机通常配备双工作台,并可能带有CCD视觉系统,用于实现更精确和高效的分板操作。适用于较大规模的PCB板生产。 4.在线式铣刀分板机:在线式铣刀分板机通常应用于SMT整线设备生产,可与前后端设备连接,实现整线自动化生产,无需人工干预。 5.无治具铣刀分板机:这种分板机无需定制治具或万用治具来固定PCB板,而是使用夹具夹持PCB板进行切割,从而简化操作过程。 除了以上分类,市场上还出现了一些组合式铣刀分板机,例如铣刀分板机与走刀分板机或激光分板机的组合,以满足更多样化的用户需求。 在选择铣刀分板机时,需要根据实际生产需求、预算和工艺要求确定适合的类型。同时,还应关注分板机的性能、精度和耐用性等因素,以确保满足长期的生产需求。想了解更多分板工艺,欢迎联系我们:13829290391
06
-
15
PCB分板机方式有哪几种?分别有哪些特点?下面瑞盛分板机小编给大家带来相关解答! 1、铣刀分板 使用高速旋转主轴带动铣刀,将连片式PCB板按预先编程路径进行切割。需要配合除尘器使用,目前普遍使用视觉系统进行Mark点对位及切割偏差矫正。 特点:加工精度可以达到0.1mm以下,不限直线切割能切割任意的形状,切割应力小,不易损伤元器件,切割精度高,切割边缘平滑无毛刺; 适用范围:适用于各种高精度的PCB,广泛地应用于航天航空、汽车电子、通讯电子、医疗设备、半导体、军工等行业。 2、激光分板 激光切割分板工艺使用激光束热能对PCB进行切割,从而实现高精度的分板。 特点:激光切割不产生机械应力,无粉尘,切割边光滑无毛边,切割速度快且精准,同时操作专业度要求高。 适用范围:应用于细微、高精度PCB切割,各种硬板、FPC或软硬结合板切割,包括厚度在0.8mm以下板材切割,对特殊材料或线路复杂、生产大量高精度电路板尤为适用。 3、走刀分板(V-cut分板) 也称为V-cut分板,是针对V槽拼板的分板工艺,将PCB置于下直刀上,通过电机带动圆刀,沿着PCB板V形槽进行切割,将PCB分离开来。 特点:只能进行直线分板,结构简单操作方便,性价比高。 适用范围:适用于3mm厚度以下的多层大中型V槽PCB切割。 4、铡刀式分板 气动铡刀式分板机采用电气混合控制铡刀通过剪板的方式,在直刀刃挤压剪切下,一次性完成分板。 特点:一次性直线分板,由脚踏板气动开关控制。 适用范围:适用2mm以下薄板切割,如:SMT薄板、铝基板、玻纤板、V槽PCB板切割。 5、冲压分板 冲压式分板利用气动冲压原理,使用特制的冲压模具对电路板进行冲压切割,实现一次性冲压将拼板中单元板全部分离。 特点:采用自动推拉下模,冲切效率高,切割精度低,冲切应力大对电子元件有损伤隐患,且专业冲压模具成本较高。 适用范围:适用精度要求低、形状简单、生产量大的板材。 以上就是关于“PCB分板方式有哪几种?分别有哪些特点?”相关解答,想了解更多信息,欢迎联系我们:13829290391
06
-
14
