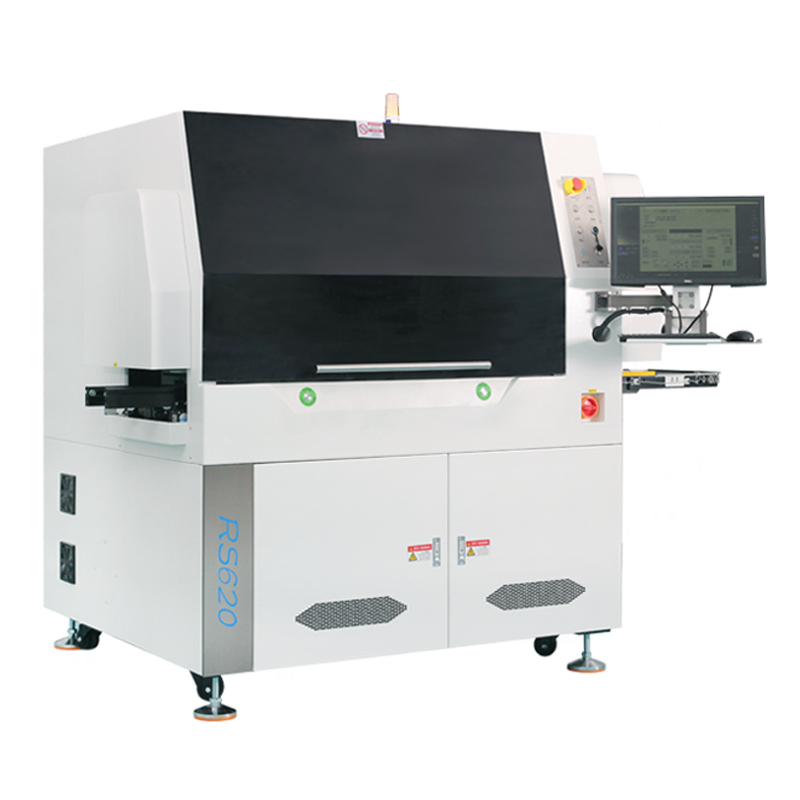

RS-710在线全自动下切割分板机,兼容top面高元件,节省一个翻板机
07
-
19
影响分板机精度的因素有哪些?原因有很多,例如:1.治具定位是否精准;2.产品是否固定;3.丝杆是否有松动;4.连轴器等都会影响切割精度,所以在使用前建议要对设备进行全面检查,避免出现切坏板的情况。 1.治具定位是否精准 解释:治具用于在切割过程中定位和固定PCB板,确保其位置准确无误。如果治具定位不精准,PCB板在切割过程中可能会发生偏移,导致切割尺寸偏差或切割路径错误。 解决方案: 定期校准治具:使用高精度测量工具对治具进行定期校准,确保其定位精度符合要求。 选用高质量治具:选择材质优良、设计合理的治具,以提高定位稳定性和精度。 2.产品是否固定 解释:在切割过程中,如果PCB板没有牢固固定,可能会因振动或外力作用而发生移动,进而影响切割精度。 解决方案: 使用专用夹具:根据PCB板的尺寸和形状选择合适的夹具进行固定,确保其在切割过程中不会移动。 检查夹具紧固度:在切割前检查夹具的紧固度,确保PCB板被牢固固定。 3.丝杆是否有松动 解释:分板机中的丝杆用于驱动工作台或刀具进行移动,如果丝杆松动,会导致移动不稳定或偏离预定轨迹,从而影响切割精度。 解决方案: 定期检查丝杆:在设备维护中定期检查丝杆的紧固度和磨损情况,如有松动及时紧固或更换。 使用高质量丝杆:选用材质优良、精度高的丝杆,以提高设备的整体稳定性和切割精度。 4.连轴器等机械部件 解释:连轴器、轴承等机械部件在分板机中起到传动和支撑的作用,如果这些部件磨损或损坏,会导致传动不平稳或支撑不稳定,进而影响切割精度。 解决方案: 定期检查机械部件:在设备维护中定期检查连轴器、轴承等机械部件的磨损和损坏情况,如有异常及时更换。 使用高质量机械部件:选用质量可靠、性能稳定的机械部件,以提高设备的整体性能和切割精度。 总结 为了确保分板机的切割精度,需要在使用前对设备进行全面的检查和维护。这包括校准治具、固定产品、检查丝杆和机械部件的紧固度和磨损情况等多个方面。通过这些措施,可以有效降低切割精度误差,提高产品质量和生产效率。我们是分板机厂家,想了解更多分板信息,可联系我们:13829290391
07
-
19

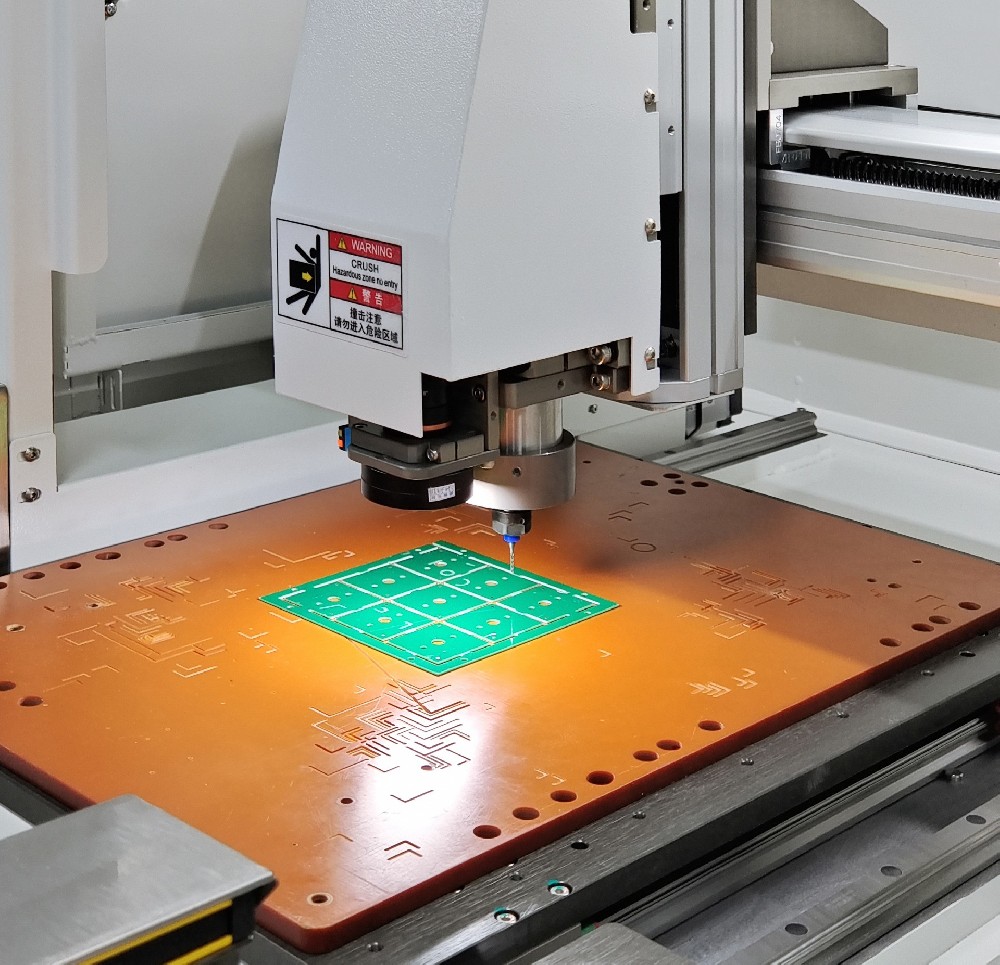

PCB铣刀分板机的分板主要包括以下几个关键步骤,这些步骤旨在确保分板过程的顺利进行和最终的切割质量: 一、准备工作 检查机器状态:确保PCB铣刀分板机处于正常工作状态,并检查机器表面和工作区域的清洁度,确保没有杂物。 二、上料与定位 放置PCB板:将待分割的整拼板PCB板材放置在分板机的工作台上。工作台上通常配备有专用治具或万用治具,用于准确固定PCB板材。 固定工件:使用适当的夹具、定位工具或夹紧装置来固定PCB板,确保工件稳定不会移动。 三、设置切割参数 编程与设置:根据PCB板材的尺寸和分割要求,在分板机的控制界面上进行设置。这些参数包括但不限于分割的长度和宽度、切割的深度和速度等。操作员需要在数控系统中设定切割路径和参数,以适应不同的分板需求。 四、启动机器与切割 启动机器:启动PCB铣刀分板机,并确保机器正常运行。根据机器的操作面板或控制系统的指示,选择相应的切割模式和操作方式。 自动定位与切割:分板机将根据设定的程序自动移动PCB板到正确的起始位置,并开始进行分板操作。铣刀分板机采用高速旋转的铣刀,通过铣削的方式将PCB板材切割成小块。在分板的过程中,分板机会根据预先设置的路径自动移动刀具进行切割。 五、完成分板与后续处理 停止机器:分板完成后,停止机器的运行。 检查分板结果:检查分板结果是否符合要求,包括尺寸、平整度等。 取下PCB板材:操作人员可以将切割好的PCB板材取下,进行下一步的工艺处理。如果分板机配备有输送系统,则切割完成的PCB板会被自动移出至下料区域。 六、清理与维护 清理工作区域:清理工作区域和机器表面,确保没有残留的切屑或杂物。 维护机器:定期对机器进行维护和保养,包括检查各部件的磨损情况、更换损坏的零件、涂抹润滑膏脂等,以确保机器的长期稳定运行。 综上所述,PCB铣刀分板机的分板步骤涵盖了从准备工作到完成分板及后续处理的整个过程。这些步骤的顺利执行对于提高分板效率、保证分板精度和提高生产质量具有重要意义。,想了解更多分板信息,欢迎联系我们:13829290391
