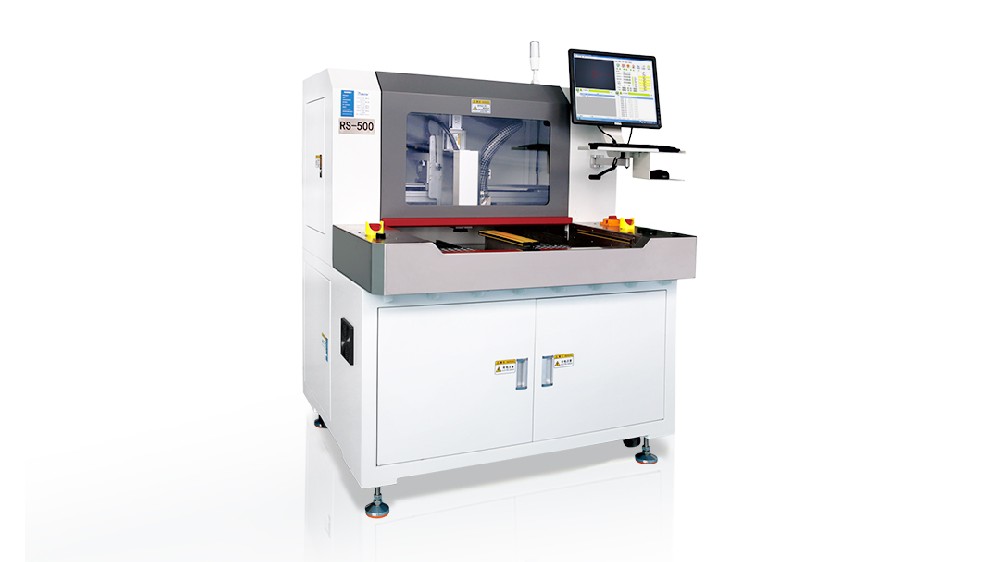

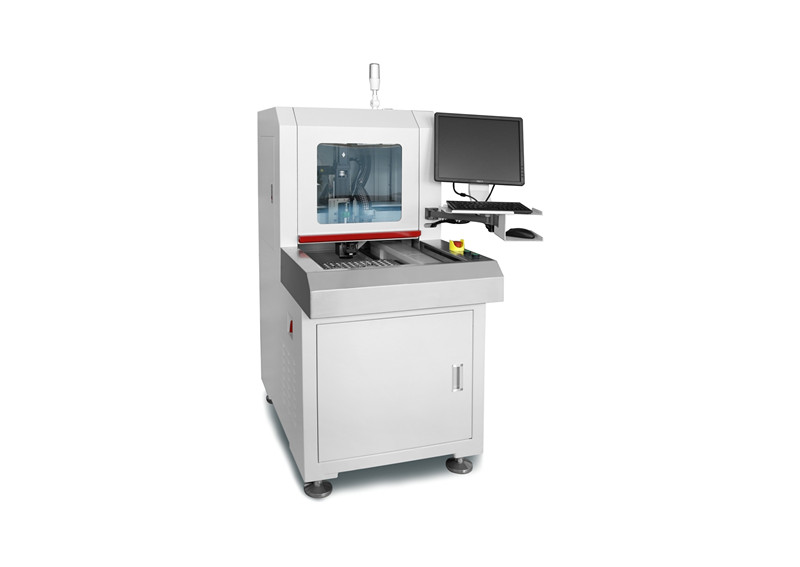

RS-500/500L视觉全自动分板机
RS-500/500L视觉全自动分板机Vision Automatic Dividing Machine极佳的四轴产品设计/MAX:60000RPM高速切割/大功率工业积尘机/Windows10操作系统/铣刀智控系统/飞行数字相机/安全防护系统高精度:CCD自动识别mark点定位与补偿,确保切割的高精度.精湛的视觉系统,提高编程的效率.便捷性与稳定性.双工位平台采用伺服加丝杆驱动,保证设备精度更高. 高效率:双工位台面,可同时执行PCBA分板及换板,降低放置PCBA的等待时间.双工位平台采用伺服加丝杆驱动,保证设备速度更高,分板机应力更小,稳定性耐用性更佳.双工位双主轴,提高产量80%(选配) 操作简便:采用Windows7中英文操作界面,编程简便,易学易用. 高品质:防静电毛刷式上吸尘装置,集尘率提升90%高洁净PCBA切割应力 < 200με 切割面平整光滑 高可靠性切割:采用四轴联动伺服驱动,切割由进口高速主轴分板;适应各种形状电路板,如:直线、L型、U型、圆型、圆弧、异形等 RS-500/500L视觉全自动分板机:全自动分板机也称电路板切割机,使用高速旋转的主轴带动铣刀进行切割。可切割高密度插贴件后的基板,精确高速切割PCBA板和其他材质的基板.作业流程如下,装加工电路板放置加工平台后进行切割。具有高精度及安全性,高转速主轴,保证以最小切割应力对电路板的切割;双平台设计,交互工作以减少上下料时间,提高生产效率。独特的吸尘结构,保证了电路板的清洁度,上吸,下吸可选;为客户多层面应用提供了选择。机台操作人性智能化,以CCD摄影机为辅助,智能复制,切割路径优化算法,保证机器高精高效;Windows7视窗操作系统,安全稳定、易学易用。设备参数/ Device Parameters型号Item RS-500RS-500L设备尺寸1240x1050x1450mm(L*W*H)1380x1591xX1450(L*W*H)Main Equipment Size 有效分板尺寸350x380mm(L*W)Effective Cutting Dimension450x600mm(L*W)加工台面双台面双台面Processing PlatformDouble PlatformDouble Platform机台重复精度±0.01mmMachine Repeatability Accuracy±0.01mm切割精度±0.05mm ±0.05mmCutting Accuracy最高移动速度XY:1000mm/s Z:300mm/sMaximum Movement SpeedXY:1000mm/s Z:300mm/s最大移动行程X轴:750mm Y轴:510mm Z轴:100mmX:950 Y:850 Z:100mmMaximum MovementX Axis:750mm, Y Axis:510mm, Z Axis:100mmX Axis:950mm, Y Axis:850mm, Z Axis:100mm主轴转速MAX.60000RPM可调/ tun-ableSpindle Rotating speedMAX:60000RPM 可调/ tun-able铣刀更换方式手动/自动换刀(选配)手动/自动换刀(选配)Milling cutter replacement methodManual replacement/Automatic replacementManual replacement/Automatic replacement切割速度1~100mm/s可调/ tun-able1-100mm/s 可调/ tun-ableCutting Speed操作界面Window10系统操作界面Window10系统操作界面Operation InterfaceVisual Operation WindowVisual Operation Window程式教导方式 彩色CCD影像视觉式教导输入彩色CCD 影像视觉式教导输入Programming MethodColor CCD image didactic input,offline programmingColor CCD image didactic input,offline programming程式备份—键还原—键还原Program BackupKey RestoreKey RestoreXYZ驱动方式 AC伺服AC伺服XYZ Axis Drive ModeAC servo motorAC servo motor吸尘器功率 上吸4-6P 下吸3-5p上吸4-6P 下吸3-5pDust Vacuum Machine PowerUpwards vacuum 4P (3KW)Upwards vacuum 4P (3KW)Upwards vacuum 6P (3KW)Upwards vacuum 6P (3KW)Downwards vacuum 3HP (2.2KW)Downwards vacuum 3HP (2.2KW)Downwards vacuum 5HP (3.75KW)Downwards vacuum 5HP (3.75KW)
