瑞盛分板编程 | PCB拼板分板编程,多Mark点添加帮你来搞定2024-04-09

浏览次数: 268

电子制造的世界,PCB扮演着至关重要的角色。为适应下游电子终端设备,PCB板外观朝轻薄短小发展,加之PCB形状多样化,对于分板工艺精度和稳定性有了更高的要求。如何维持生产率同时保证PCB的质量,成为每个电子制造企业都关注的问题。



分板编程

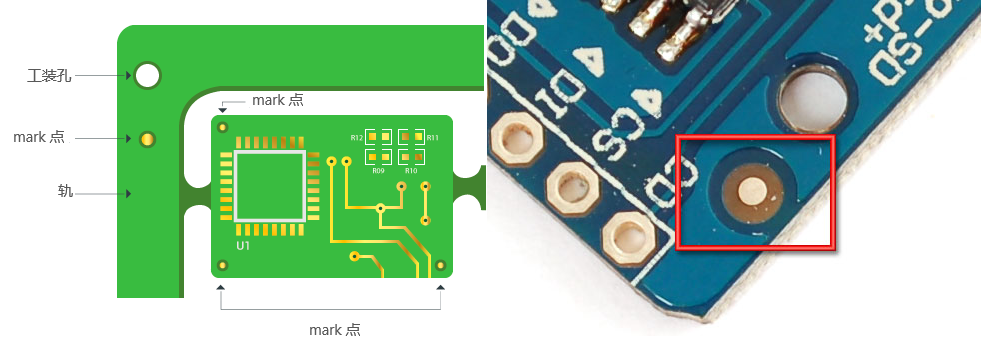

为何需要多Mark点设置



面对复杂的PCB板加工,尤其是PCB拼板分板,这些问题的解决至关重要,由于PCB拼板在切割过程中可能会出现微小的位移和畸变现象,单板MARK点和局部MARK点设置已经不能完全满足高精度的切割要求。


而多Mark点的设置(全局MARK点),能更好地解决位移、畸变、切割偏差问题,方便CCD视觉系统对单板图像进行定位校准,使切割精度大幅提升。


分板编程

多Mark点添加

多Mark点设置过程并不复杂,只需在原有A、BMark点设置的基础上进行添加即可。具体步骤如下:

31、在工位面板下,设置好ABMARK点后,点击“工具”,选择“多MARK点加工”。



2、根据需求依次添加Mark点,正常情况下,每个单板设置两个Mark点。



3、在CCD视窗移动坐标,通过光标依次选中新的Mark点,按顺序更新Mark点参数。



4、勾选“多MARK点加工是否自用点击“保存”,多MARK点添加完成。在CCD模式下运行一下,效果立竿见影。



通过多Mark点设置,即使是最复杂精密的PCB拼板,也能实现精确高效的切割。实际应用表明,多Mark点技术能够显著提高分板精度,减少废品率,并缩短生产周期,为企业带来可观的效益。

RS分板系统是分板智能编程应用的典范。他凭借先进的技术和人性化的设计,使分板编程更加简单,帮助企业轻松应对生产中的各种挑战。
