产品展示 / PRODUCT DISPLAY /

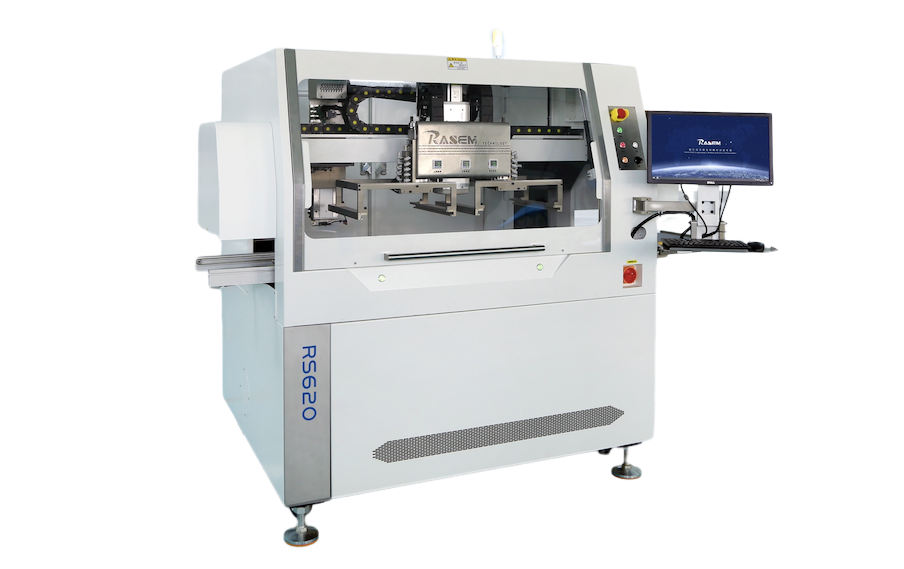

  •     RS-620在线式全自动分板机    在线式全自动PCB分板机,自进料、切割到出料,符合自动化厂房需求。    自动调整板寛接收PCB板,切割完成后自动分类成品及废料,节省人力成本。    全系列配置高速CCD视觉自动校正系统,大辐提高切割精度及操作效率。    采用高速主轴做PCB之切割分板,分割应力小、精度高,且适用任何形状之电路板。    双台面运动,可同时执行分板切割及电路板置放,提高作业效率。适应通讯医疗器械汽车电子3C电子等量大的行业.    高精度:    CCD自动识别mark点定位与补偿,确保切割的高精度.    精湛的视觉系统,提高编程的效率.便捷性与稳定性.    双工位平台采用伺服加丝杆驱动,保证设备精度更高.    高效率:    双工位台面,可同时执行PCBA分板及换板,降低放置PCBA的等待时间.    双工位平台采用伺服加丝杆驱动,保证设备速度更高,分板机应力更小,稳定性耐用性更佳.    双工位双主轴,提高产量80%(选配)    操作简便:    采用Windows7中英文操作界面,编程简便,易学易用.    高品质:    防静电毛刷式上吸尘装置,集尘率提升90%高洁净    PCBA切割应力<200με切割面平整光滑    高可靠性切割:    采用四轴联动伺服驱动,切割由进口高速主轴分板;    适应各种形状电路板,如:直线、L型、U型、圆型、圆弧、异形等 设备参数/Device Parameters型号ItemRS-620设备尺寸1450x1330x1680mm(L*W*H)Main Equipment Size   有效分板尺寸350x310mm(L*W)Effective Cutting Dimension加工台面双台面Processing PlatformDouble Platform入料方式轨道进板Feeding methodOrbital feeder出料方式轨道输送/皮带出料/滑台出板Discharging methodRail discharge / Belt discharge / Sliding table discharge plate移载方式真空吸嘴吸附移载Shifting methodVacuum adsorption transfer作业高度900±20mmHeight of equipment in use流向左→右/右→左Flow directionLeft to Right / Right to Left机台重复精度±0.01mmMachine Repeatability Accuracy切割精度±0.05mmCutting Accuracy 最高移动速度XY:1000mm/s,  Z:500mm/sMaximum Movement Speed最大移动行程X轴:880mm, Y1/Y2轴:730mm, Z轴:100mmMaximum MovementX Axis:880mm, Y1/Y2Axis:730mm, Z Axis:100mm机械手移动行程X轴:980mm, Z轴:100mmDistance Movement by robot armX Axis:980mm, Z Axis:100mm主轴转速MAX:80000RPMSpindle Rotating speed铣刀更换方式自动换刀Milling cutter replacement methodAutomatic replacement切割速度 1~100mm/sCutting Speed操作界面Window10系统操作界面Operation InterfaceVisual Operation Window程式教导方式彩色CCD影像视觉式教导输入Programming MethodColor CCD image didactic input,offline programming 程式备份USB界面Program BackupUSB interface

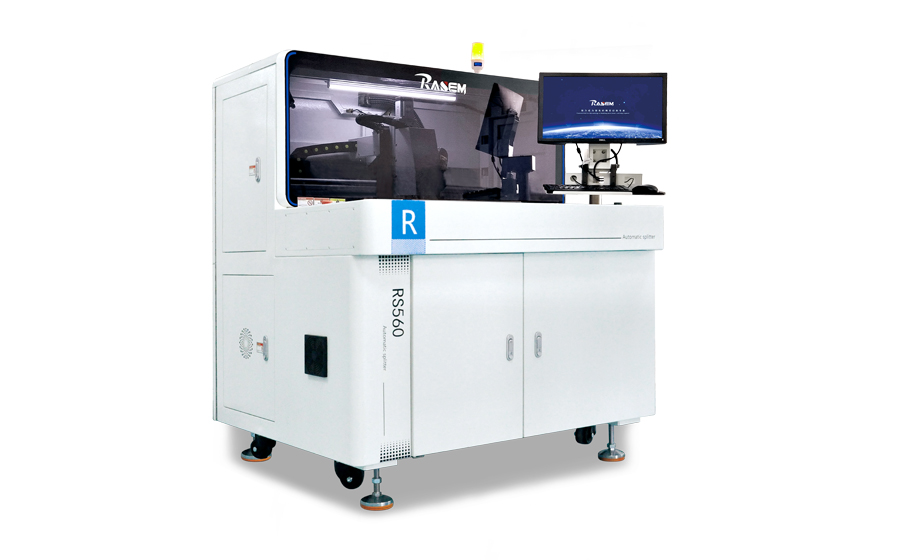

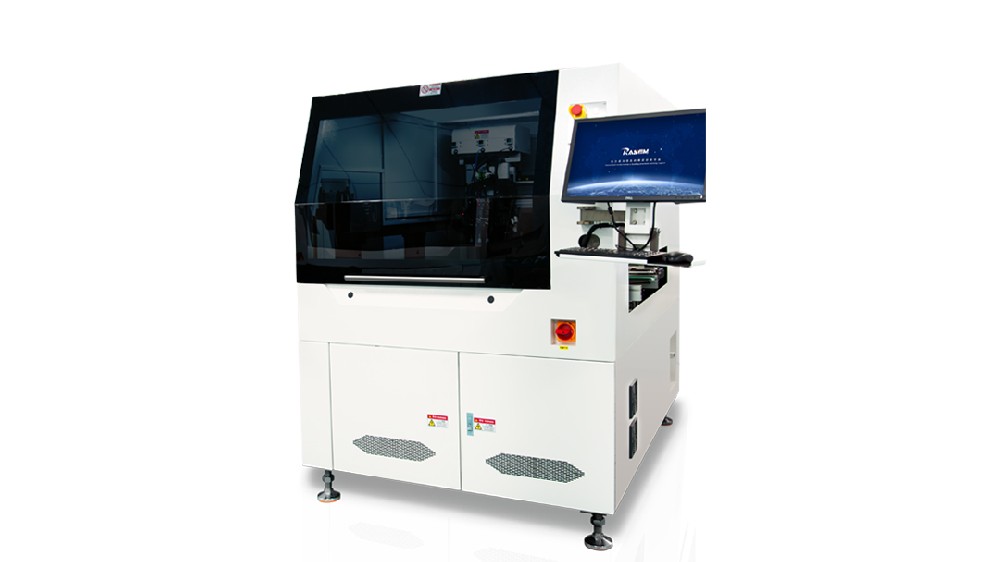

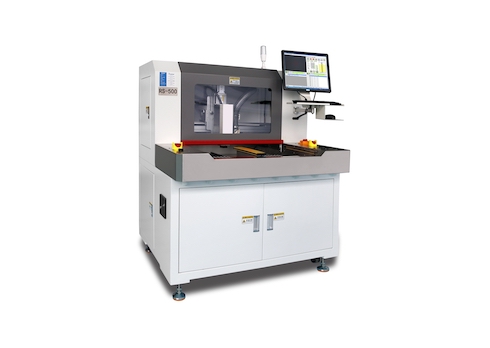

  • RS-560/560L离线式视觉PCB分板机Offline vision board splitter 特点优势:1、MAX.80000RPM高速切割2、大功率外置除尘器主轴配置除静电毛刷3、高清视觉系统整板扫描、Mark点对位4、智能分板软件快速设置切割路径5、工作台安全盖板密封性更高1、MAX.80000RPM high-speed cutting2、High power external dust collector equipped with anti-static brushes3、High definition visual system full board scanning, Mark point alignment4、Intelligent Splitting Software Quickly Set Cutting Path5、The sealing of the workbench safety cover plate is higher设备参数/ Equipment Parameter型号ItemRS-560RS-560L设备尺寸1290x1100x1437mm(L*W*H)1290x1400x1437mm(L*W*H)Main Equipment Size有效分板尺寸50x50mm      340x380mm(L*W)50x50mm 340x450mm(L*W)Effective Cutting Dimension加工台面双台面双台面Processing PlatformDouble PlatformDouble Platform机台重复精度±0.01mm±0.01mmMachine Repeatability Accuracy切割精度±0.05mm±0.05mmCutting Accuracy最高移动速度XY:1000mm/s   Z:500mm/sXY:1000mm/s   Z:300mm/sMaximum Movement Speed最大移动行程X轴:750mm  Y轴:510mm  Z轴:100mmX轴:750mm   Y轴:710mm   Z轴:100mmMaximum MovementX Axis:750mm, Y Axis:510mm, Z Axis:100mmX Axis:750mm, Y Axis:710mm, Z Axis:100mm主轴转速MAX:80000RPMMAX:80000RPMSpindle Rotating speed铣刀更换方式自动换刀自动换刀Milling cutter replacement methodAutomatic replacementAutomatic replacement 切割速度1~100mm/sCutting Speed1~100mm/s 操作界面Window10系统操作界面Window10 系统操作界面Operation InterfaceVisual Operation WindowVisual Operation Window 程式教导方式彩色CCD影像视觉编程输入彩色CCD 影像视觉编程输入Programming MethodColor CCD image didactic input,offline programmingColor CCD image didactic input,offline programming 程式备份可一键还原可一键还原Program BackupKey RestoreKey Restore XYZ驱动方式AC伺服电机AC伺服电机XYZ Axis Drive ModeAC servo motorAC servo motor 吸尘器功率上吸4~6P  下吸3~5P上吸4~6P  下吸3~5PDust Vacuum Machine PowerUpwards vacuum 4P (3KW)Upwards vacuum 4P (3KW)Upwards vacuum 6P (3KW)Upwards vacuum 6P (3KW)Downwards vacuum 3HP (2.2KW)Downwards vacuum 3HP (2.2KW)Downwards  vacuum 5HP (3.75KW)Downwards  vacuum 5HP (3.75KW)

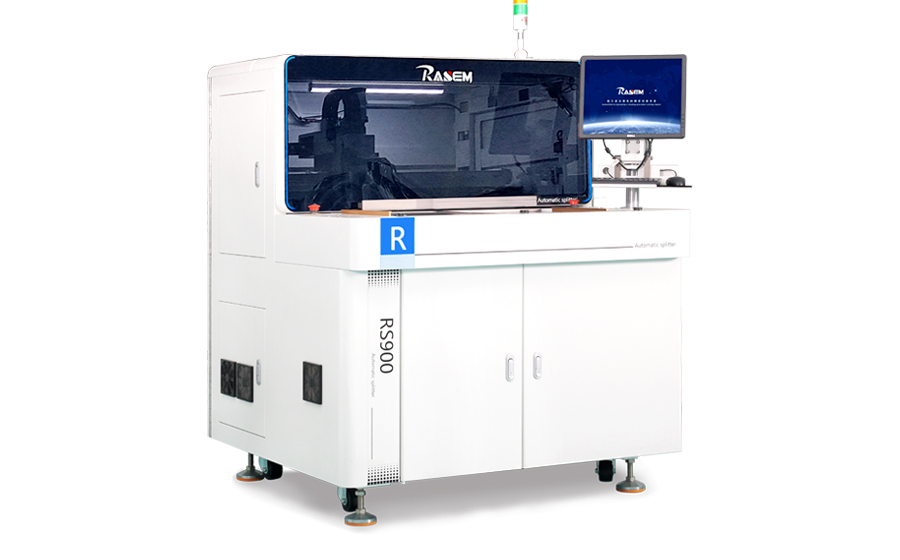

  • RS-900高精密视觉分板机High-precision visual board splitting machine优势特点:1、随动除尘Follow up dust removal2、极佳的四轴产品设计Excellent four axis product design3、封闭式切割设计Closed cutting design4、飞行数字相机Flying digital camera5、大面积静电消除Large area electrostatic elimination6、内置集尘器装置Built in dust collector device7、刀具智能化Intelligent cutting tools设备参数/ Device Parameters型号ItemRS-900设备尺寸 1290x1204x1486(L*W*H)Main Equipment Size加工台面双台面Processing PlatformDouble Platform盖板方式手动Cover plate methodManual operation视觉系统高分辨率CCDVisual systemHigh Resolution CCD有效切割尺寸 MAX:340x380mmEffective Cutting Dimension最高分板厚度5mmMax. PCB cutting thickness切割功能直线、圆线、圆弧、斜线Cutting FunctionLinear, circular, arc compensation机台重复精度±0.01mmMachine Repeatability Accuracy切割精度±0.03mmCutting Accuracy最高移动速度XY:1000mm/s,  Z:500mm/sMaximum Movement Speed最大移动行程 X轴:870mm  Y轴:650mm  Z轴:100mmMaximum Movement X Axis:870mm, Y Axis:650mm, Z Axis:100mm主轴转速MAX: 80000RPM(选配)Spindle Rotating speed铣刀更换方式自动换刀Milling cutter replacement methodAutomatic replacement切割速度1mm/s-100mm/sCutting Speed操作界面Window10系统操作界面Operation InterfaceVisual Operation Window程式教导方式彩色CCD影像直觉式教导输入Programming MethodColor CCD image didactic input,offline programming程式备份USB界面Program BackupUSB interface控制方式运动控制模块Control MethodPrecision multi-axis control system驱动马达高惯量伺服电机XYZ轴驱动方式AC伺服电机XYZ Axis Drive ModeAC servo motor适用铣刀尺寸0.8~3.0mmApplicable Milling Cutter Size集尘方式上集尘/下集尘 内置Dust collection methodUpwards dust collection/downwards dust collection (optional)
合作案例 / CSAE /
瑞盛(RASEM)自控技术有限公司是PCBA分板机领域制造商与服务商。专注于PCBA分板工艺整体解决方案的研发、生产、销售及配套服务;应用行业遍布 SMT/EMS、手机、智能穿戴、电源、汽车电子、军工、半导体、医疗器械等。
关于瑞盛
瑞盛(RASEM)自控技术有限公司是PCB分板机领域制造商,成立于2011年,专注于PCBA分板品质工艺自动化设备建立了研发、生产、销售和服务的完整体系。设备主要用于高端制造业中的PCBA分板工艺等。应用行业遍布SMT/EMS、家电、太阳能、汽车电子、军工、半导体、医疗器械等。我们一直追求专业化发展道路,始终秉持“品质是价值与尊严的起点,让客户安心、放心、舒心”,始终掌握高端精密的核心技术,精湛的生产制造工艺和产品质量控制,用我们的专业化服务帮助客户创造更高的价值。
...
瑞盛全球 / GLOBAL /
产品已服务全球国家和地区30+
  • 中国.东莞
  • 中国.苏州
  • 中国.深圳
  • 中国.台湾
新闻动态 / NEWS /
2024 / 03 / 04
点击次数: 646
新故相推,日生不滞,感谢各位客户、朋友过去一年的支持与陪伴。祝大家龙年大吉,业绩长虹,客似云来,万事如意,大展宏图。2024年,让我们一起靠的更近,做的更好。行远自迩,踔厉奋发。东莞市瑞盛自控技术有限公司成立于2011年,至今一直专注于PCBA分板领域,立志成为PCBA分板品质解决第一品牌。2011年瑞盛总部在东莞成立,占地面积5200平方。是一家集研发、生产、销售与服务为一体的高新技术企业,分别在深圳,惠州,苏州,重庆,台湾、越南、墨西哥等多个国家地区设有办事处。 瑞盛产品广泛应用于汽车电子、医疗电子、航天航空、通讯电子、半导体等行业领域。我们深耕PCBA离线机与在线机品类研发制造多年,拥有完整的售后服务体系与丰富的分板工艺经验,能更好的满足您的需求,希望在未来合作中,能给您带来更优质的服务! 微芒成炬,拾光筑梦。2023年瑞盛自控年度关键字“创新、品质”。砥砺前行的脚步从未停歇,以创新为引擎,品质为基石,合力攻坚。2023年,我们发布了拥有多项行业创新技术的机型“RS-900”,RS-900独特的内置随动除尘系统,解决了分板过程内除尘难题,并减少了以设备占地面积;同时配备CCD飞拍、自动换刀、浮高检测、铣刀直径检测、风量监控等先进功能,让编程操作更简单,让产品生产过程更有保障。 为确保生产物料符合质量标准,为了让生产过程的高效运作及标准化,2023我们将质检人员增加到三名,同时增加了数台二次元设备、噪音测试仪、风力测试仪、电子显微镜、应力测试仪、千分尺;进一步的完善了各类产品的出厂检验标准,并多次带领公司技术及生产人员展开质量学习,进一步提高员工技术水平与专业能力,以全面满足客户对生产品质的要求。 让客户安心、放心。星光不问赶路人,岁月不负有心人。2024年东莞市瑞盛自控技术有限公司年度关键字 “让客户安心、放心”。2024年我们瑞盛全体员工坚决做到以上“两个心”。秉承客户第一,以客户为核心,服务至上原则,以客户实际需求出发,积极为客户解决问题,为客户持续创造价值,让客户满意。同时我们将继续加大研发端的投入,2024研发成本预计再增长30%。我们将努力为提升客户电子产品品牌竞争力而奋斗,以科技力量为驱动,让您享受更美好生活!
2024 / 05 / 17
点击次数: 407
  挑选分板机已让人眼花缭乱,手动、半自动、全自动、在线式各种类型全过一遍,好不容易选定机型、核对好技术参数、考察完性能、敲定交期并下单。设备终于到了,你以为可以大展身手了吗?别急,投产前还有这些关  键步骤等着你!不同的分板机,在投入生产前需要注意的事项各不相同。为了确保设备的稳定运行和生产的顺利进行,让我们一起来了解一下最常见的几类分板机在投产前需要做哪些准备吧!01. 走刀式分板机分板性能稳定,刀刃锋利耐用走刀式分板机采用上圆刀下平刀方式,板置于下平刀上,开关一踩,上圆刀横移走动至所设定的定点,将V槽PCB板切断分割,切断不脱丝,切口平整,无毛边。 注意事项  使用前仔细读懂说明书,熟悉操作步骤。 刀片防护板不可去掉,安全防护第一; 专分板V-CUT电路板,勿切割其他类型拼板; 操作人员穿着紧凑,扎好长发防卷入机器; 插入脚踏开关,确认电压后开机; 踩脚踏开关试运行2至3分钟,查看运行是否平稳; 检查红外安全光栅是否正常运行; 调好安全范围切割行程和速度,根据V槽深度与板材厚度硬度调整适合的切割速度; 熟手可使用高速,生手则选用低速02. 铡刀式分板机一次性低应力分板,操作安全铡刀式分板机采用气电式轻量化设计,一次性完成低剪切应力的分板,分板行程较短,避免了弓形波和微裂痕的产生,非常适合对精密的薄板进行精细切割。 注意事项  操作员请佩戴手套,手与身体部分避免靠近切割区域,确保个人安全。 先确认电源已接通,气源稳定且气压达标。一切就绪,安心开机。 试切割前,务必确保上下刀口精准对齐,这样成品毛边少,刀具寿命更长。 V槽对位与固定,试切检查电路板V槽是否与刀口对位,且不易移位和滑动。 铡刀式分板机专为V-CUT电路板分板设计,勿切割其他板材。 下刀间距调节,根据V槽深度,调节适合上下刀间距,确保切割质量。 为了预防触电危险事情发生,应安装接地线。03. 曲线式分板机(无视觉)精准快速分板曲线分板机,也称铣刀分板机和传统的走刀分板机、铝基板分板机有所不同,它使用高速旋转的主轴带动铣刀将多连片方式的PCB板切割成单元板,可快速修改编辑切割路径的分板设备。这里指无CCD视觉的曲线分板机。RS-100A桌面曲线分板机 注意事项  设备检查与准备:细心检查设备,确认外观无损、结构牢固,分板机构、传感器这些关键部件状态是否正常。确保电源电压和气源都符合设备运行的要求,检查设备是否接地线。 系统启动与功能检验:打开设备后,看下控制系统是不是正常工作,操作手柄上的内容是否清晰可见。确认铣刀是否对位,刀具是否有磨损、松动等情形。 安全保障:作业前,检查所有的安全装置,比如急停按钮、安全感应、报警器等,确保它们正常工作。 操作培训:在操作前,充分阅读操作说明书,新手需要简单培训。根据板材形状和大小,在控制系统里设置好参数,比如切割的路径、深度和速度等,并测试一下机器的性能如何。04. 离线式视觉分板机轻松编程,分板效率高离线式视觉分板机又称全自动分板机,是一台采用高速电主轴结合铣刀/圆刀切割设计的分板机,需要人工上下料,协同CDD视觉自动系统、平台自动供料,更快捷地将多连片方式的PCB板按预先编辑好的路径分割的离线分板设备。 注意事项  设备检查:在启动分板机前,务必对设备进行检查。确保电源气源气压符合运行要求,检查CCD视觉系统、XYZ轴运动控制、信号灯装置、吸尘机等关键部件是否运行正常。 安全防护验证:为保障操作人员安全,须验证设备安全防护功能,查看急停按钮、安全光幕、安全隔空及报警器等是否运行正常。 刀具检查:详细检查切割装置的切割刀具,确保主轴刀具对位精准。如有磨损现象,需及时更换。 操作培训:为操作人员提供设备操作与软件操作培训,确保他们快速掌握并熟练操作。由于离线式视觉分板机具有高度的智能化特性,对设备操作经验要求相对较低,因此培训应着重于分板软件的操作与异常处理。 电源适配与接地线安装:使用原厂标明的电源类型,以确保设备的稳定运行。为了预防触电危险,安装接地线。 刀具换刀及配件更换操作培训:操作人员应了解刀具换刀操作及相关配件更换方法。05.在线式视觉分板机数据采集,量化管理在线式视觉分板机可对接MES生产线及生产线上下游设备,配置自动机械手与吸盘,协同进出料轨道和载板托盘、分板机构,完成上料、载板、切割、下料、去废料、出料一站式在线分板工作。是一款集成了视觉识别技术与在线分板技术的全自动化设备。 注意事项  连接检查:在使用在线式分板机前,全面检查设备与生产线或上下游设备对接状况是否良好。并对分板机设备的电气装置、外接吸尘器、接地情况进行全面检查。 设备检查:检查CCD视觉系统及电脑设备、分板装置、上下料装置、信号灯装置、机台固定、网络连接、接入MES系统等是否状态正常。 调试工作:进行设备接入调试,查验产品流入、上料、切割、下料、流出衔接是否顺畅,查看设备实时日志,进行投产前的数据验证与速度协调。 刀具检查:详细检查切割装置的切割刀具,确保主轴刀具对位精准。如有磨损现象,需及时更换。 安全防护验证:为保障操作人员的安全,必须验证设备的安全防护功能,包括急停按钮、安全光幕、红外线安全感应、急停按钮、报警器等是否运行正常。操作人员不应穿着过于宽松衣服,扎好长发避免被机器卷入。 操作培训:为操作人员提供全面的设备操作与软件操作与异常处理培训,确保他们能够快速掌握并熟练运用。由于在线机是全自动化无人化且对接到生产线,对设备操作经验要求相对较低,因此培训应着重于分板软件的操作与异常处理。 备注:在分板过程中,操作人员应该注意刀具及相关易耗配件的使用寿命。

产品展示

PRODUCT DISPLAY

行业应用

Industry Application
汽车电子
汽车电子简述
医疗器械
医疗器械简介
通讯领域
通讯领域简介
3C电子
3C电子简述

关于瑞盛

About RASEM
瑞盛(RASEM)自控技术有限公司是PCB分板机领域制造商,成立于2011年,专注于PCBA分板品质工艺自动化设备建立了研发、生产、销售和服务的完整体系。设备主要用于高端制造业中的PCBA分板工艺等。应用行业遍布SMT/EMS、家电、太阳能、汽车电子、军工、半导体、医疗器械等。我们一直追求专业化发展道路,始终秉持“品质是价值与尊严的起点,让客户安心、放心、舒心”,始终掌握高端精密的核心技术,精湛的生产制造工艺和产品质量控制,用我们的专业化服务帮助客户创造更高的价值。
MORE

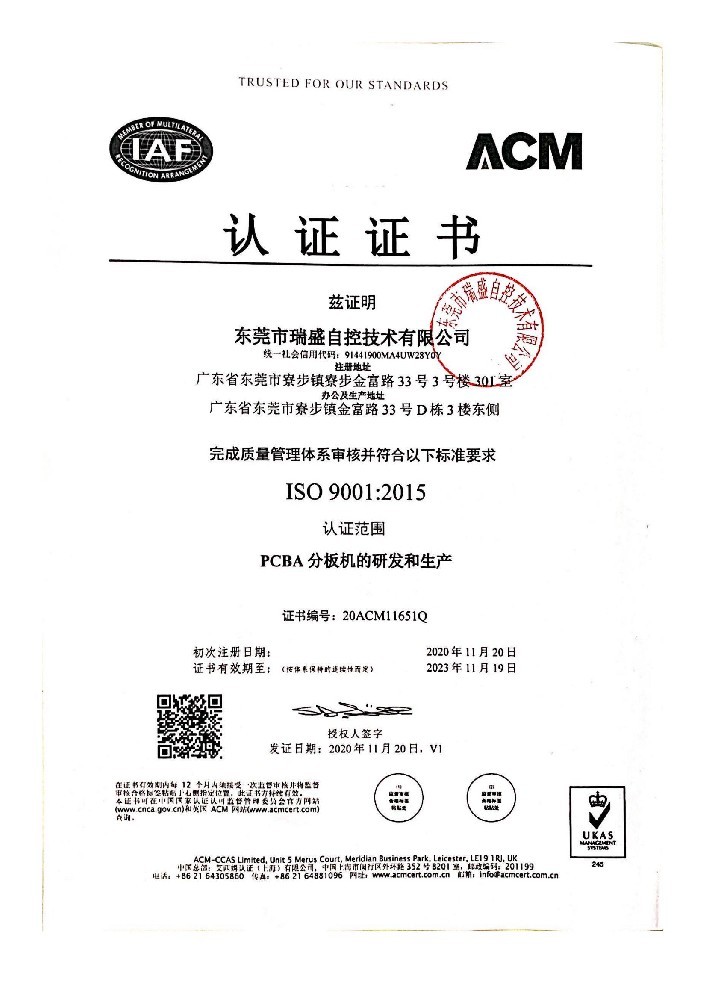

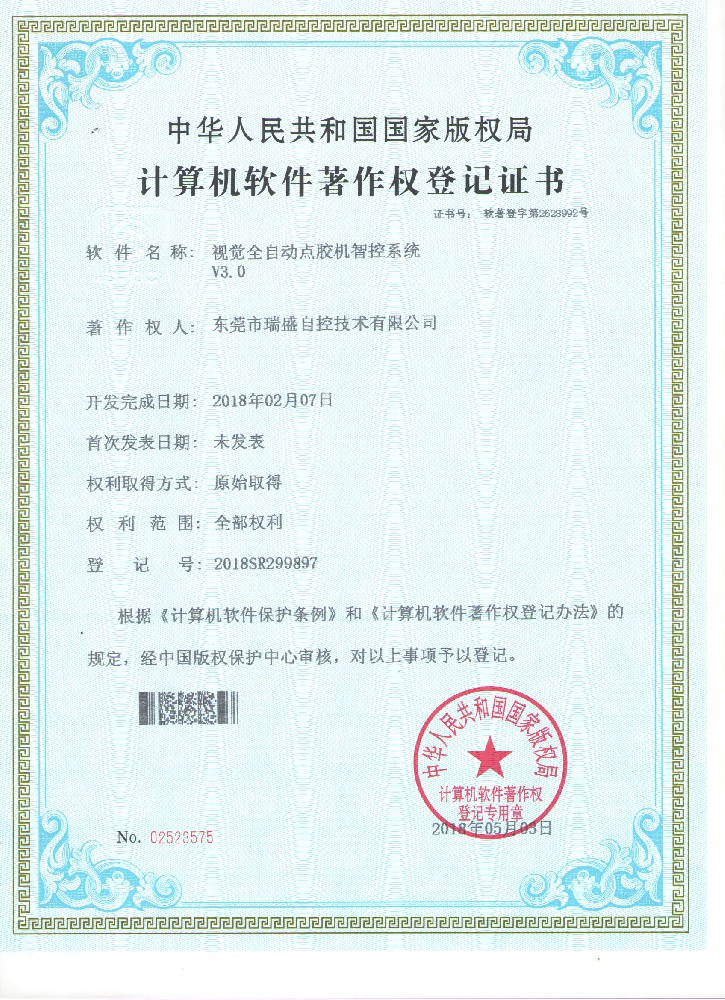

瑞盛荣誉
